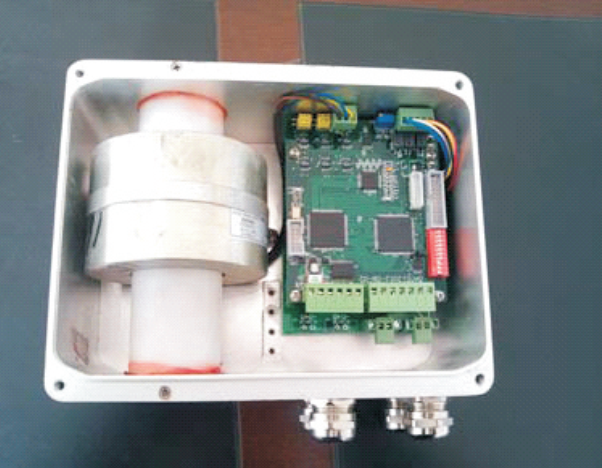

WLKJ-TE3000 變壓器鐵芯／夾件洩露電流監測裝置

産品概述：

        運行中變壓器鐵芯和夾件與箱體及其他接地部件之間是絕緣的，在電力變壓器運行過程中其鐵芯和夾件是一點接地的，以防止其電位升高。變壓器鐵芯和夾件絕緣不良或出現多點接地時，鐵芯/夾件中就會産生電流、發熱，發熱會導緻産生大量乙烯，嚴重時還會産生乙炔，甚至燒毀繞組。為了能及時發現電力變壓器鐵芯、夾件的絕緣缺陷，以便采取相應的處理措施，實施變壓器鐵芯、夾件對地電流監測是非常有意義的。實時監測變壓器鐵芯、夾件對地洩漏電流，可以實時監測變壓器的絕緣狀态，反映變壓器鐵芯、夾件絕緣劣化速率，彌補預防試驗變壓器鐵芯、夾件絕緣電阻測量的不足，為變壓器實施狀态檢修提供依據。變壓器鐵芯/鐵芯洩露電流監測裝置實現了對變壓器鐵芯、夾件對地洩漏電流的精确、實時測量，該裝置具有現地顯示和遠傳功能，是電力系統實現實時監測的理想設備。

功能特點：

• 全數字式、一體化的就地智能監測單元

    全數字式、一體化的就地智能監測單元，傳感器與信号調理電路、CPU 和通信等都集中在智能監測單元，在設備現場連續實時地對監測參數就地進行信号轉換、采集、處理。真正實現了監測參數的就地數字化測量。

• 先進的硬件平台技術

    監測單元采用 ARM 微處理器；信号轉換采用 16 位高速 AD。該平台性能穩定、分辨率高、數據處理實時性強，特别适合強電磁幹擾環境下微小信号的處理。

• 高精度單匝穿芯式傳感器

     信号拾取采用一匝穿芯式零磁通互感器，增加自适應動态電子電路，在測量範圍內線性度好，傳感器采用三層屏蔽設計，抗幹擾能力強，電磁兼容性好。

• 強大的兼容性

     本裝置采用 RS485 通訊接口，內嵌标準的 Modbus 協議規約，輕松實現系統的對接。

• 高度的安全性

     本裝置采用一匝穿芯方式進行信号取樣，不需要在監測回路中串入取樣部件。監測裝置不影響監測本體的正常安全運行。

技術指标：
