WLKJ-GPD3000 發電機局部放電在線監測裝置

産品概述：

        發電機局部放電在線監測系統由局部放電傳感器、程控濾波放電電路、高速信号采集與分析裝置、發電機局放專家診斷軟件構成。該裝置監測發電機局部放電量的變化趨勢，是提早确定絕緣惡化趨勢的重要手段，在整體絕緣下降前采取補救措施，有利于提高機組運行的可靠性。相對于傳統的發電機局部放電監測設備而言，它具有寬頻帶信号監測、時頻轉換、聚類分析提取、典型放電譜圖模式識别、數據趨勢分析與查詢等功能，為發電機定子繞組局部放電評估絕緣狀态提供更加準确、有效的技術手段。

功能特點：

• 檢測靈敏度高，信号可程控放大。

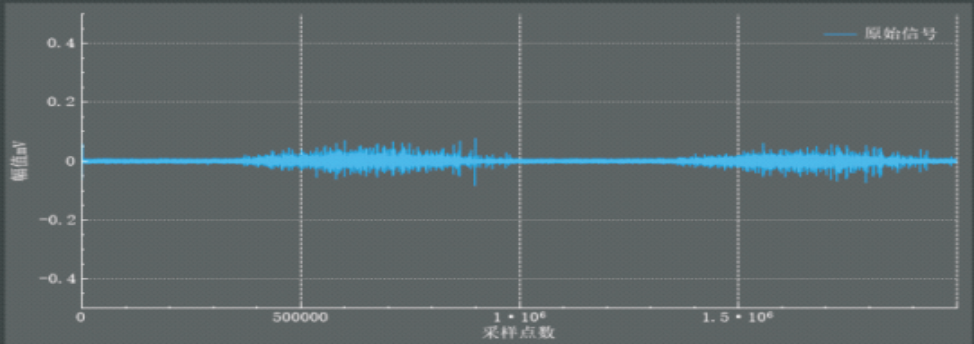

• 100M/s高速采樣，獲取放電脈沖原始波形，波形識别能力強。
• 傳感器中性點安裝，不破壞發電機主絕緣，安全可靠性強。
• 多重噪聲識别技術，有效剔除白噪聲幹擾、脈沖型幹擾和周期性幹擾。

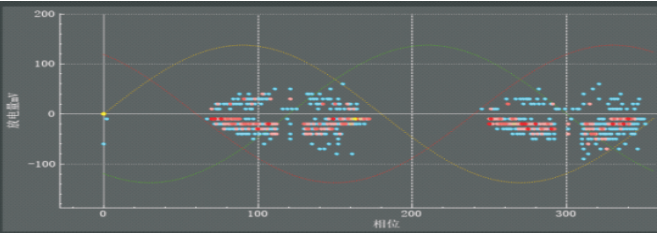

• 強大的軟件分析能力，典型圖譜識别能力，為用戶提供故障診斷技術支撐。
• 數據采集電路采用ARM+FPGA架構，穩定性高，數據處理能力強。
• 寬頻帶監測，不遺漏局放信号，局放感知距離長。

技術指标：
