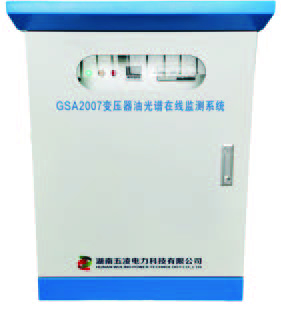

GSA2007變壓器油光譜在線監測裝置

●産品概述：

        變壓器油光譜在線監測系統通過對變壓器絕緣油中溶解的特征氣體種類和含量進行初步分析，能夠幫助判别變壓器內部是否存在潛伏性隐患，還可以預測性的判斷出故障的性質，區分過熱性故障和放電性故障。是檢測變壓器健康狀态的重要設備。

●功能特點：

¤ 國內首次将可調諧半導體激光吸收譜法（TDLAS）技術應用于變壓器油中全組分氣體（ 标配C2H2、CH4、C2H4、C2H6、CO、CO2、H2） ， 選配（微水）的全量程在線檢測。可實時分析、診斷變壓器、電抗器等的運行狀态。

¤本裝置設計了領先的“負壓-恒溫-動态頂空平衡”法進行油氣分離。脫氣時間短，重複性好，能夠滿足在線檢測的要求。

¤裝置抗幹擾性強，可在-40℃至85℃安裝使用。

¤采用可調諧半導體激光吸收光譜法，利用激光器的窄線寬特性和可調諧特性，掃描被測氣體的特征吸收譜線，從而實現痕量氣體的定性和定量測量，測量精度高，測量重複性好。

¤無需載氣、無需耗材的更換，降低系統的運行維護成本。

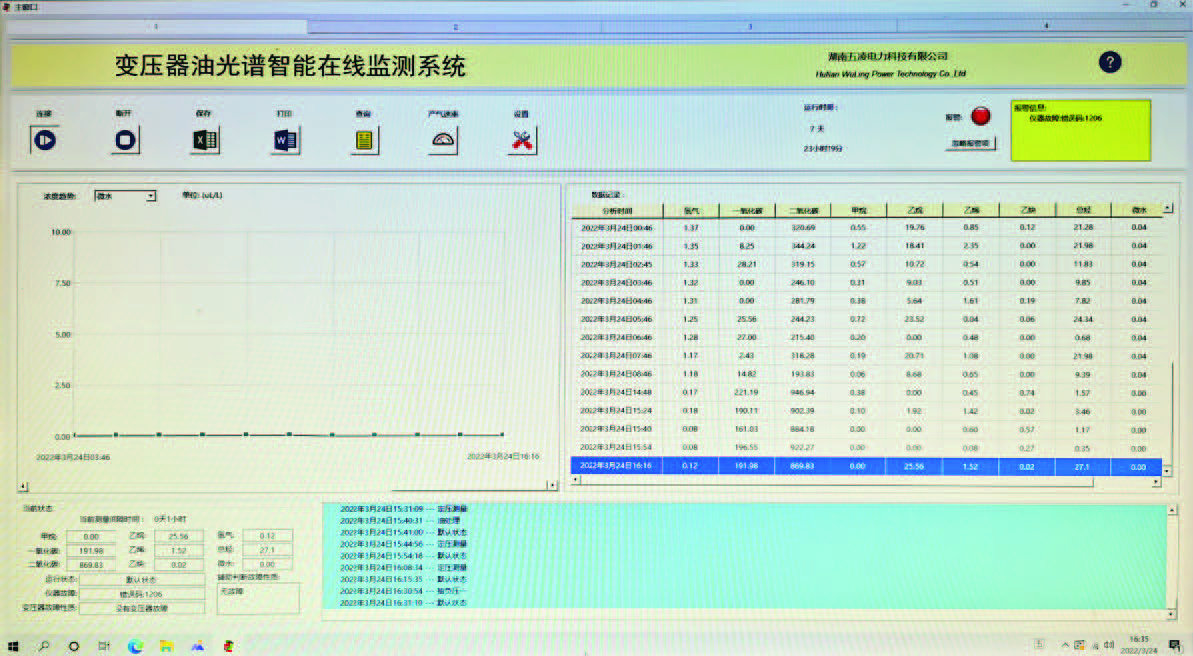

●智能在線監測系統軟件界面：

¤變壓器油光譜裝置上位機軟件具備監測數據及趨勢異常分析與預警和報警能力。

¤提供通過改良三比值法、大衛三角法綜合輔助診斷分析變壓器絕緣油中溶解的特征氣體種類和含量，能夠幫助判别變壓器內部是否存在潛伏性隐患，還可以判斷出故障的性質，區分過熱性故障和放電性故障。

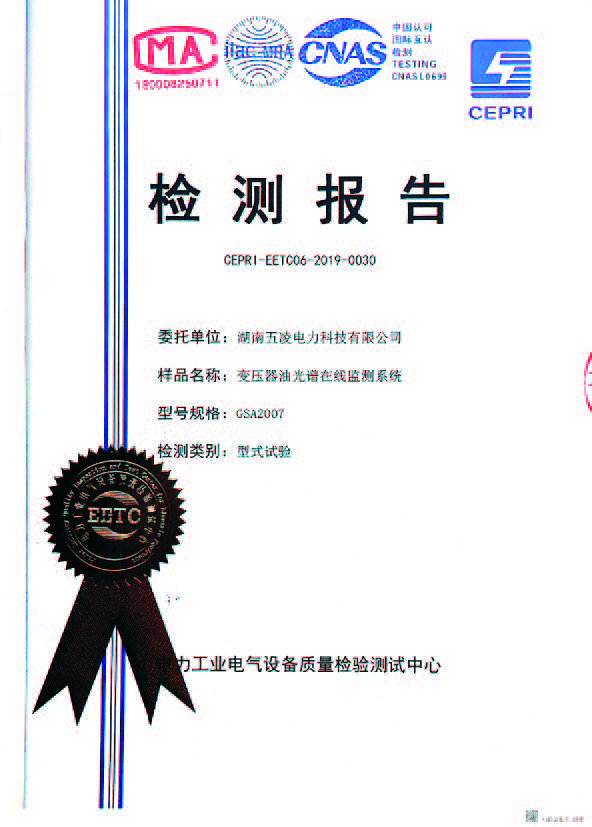

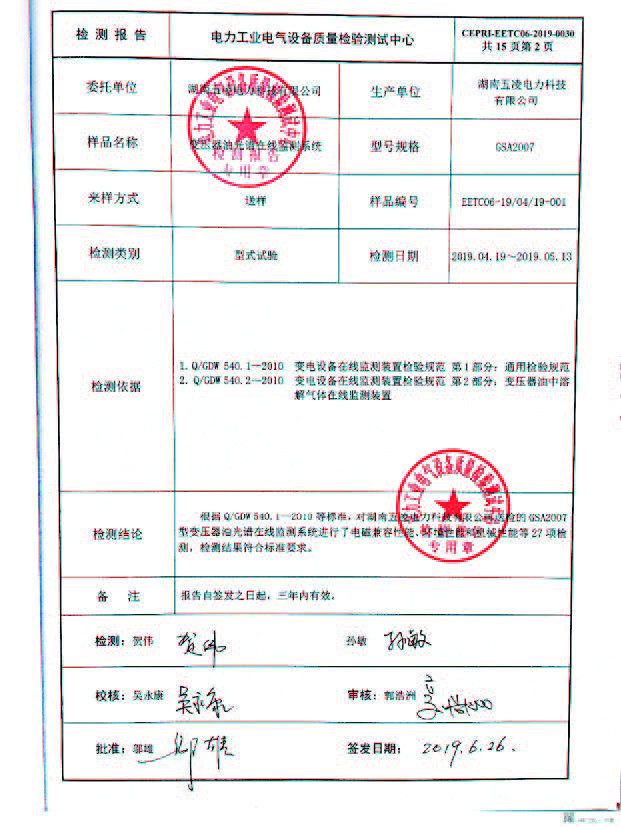

●型式鑒定：

本系統通過了國家及行業權威機構檢測，确保了産品符合國家标準和行業要求。

●技術指标：
